Wer in Oberesslingen baut, trifft auf die typischen, teils ausgelaugten Gipskeuper-Verwitterungsböden der Filder-Hänge – ein ganz anderes Bild als im Neckartal zwischen Pliensauvorstadt und Mettingen, wo mächtige quartäre Kies- und Auenlehm-Pakete mit Grundwasserandrang ab 2,5 m Tiefe den Baugrubenaushub bestimmen. Diese geotechnische Zweiteilung erfordert bei der Bemessung von Verpressankern ein präzises Verständnis der lokalen Mantelreibungswerte. Für das Bauvorhaben in diesen unterschiedlichen Formationen kombinieren wir die Ankerbemessung mit einer vorgeschalteten SPT-Bohrung, um die Lagerungsdichte der Neckarkiese oder die Konsistenz des Auenlehms zerstörungsfrei zu kalibrieren, bevor der Bohrlochdurchmesser und die Krafteinleitungslänge festgelegt werden.
Im Esslinger Gipskeuper entscheidet die exakte Ankerlänge über die Standsicherheit der Baugrube – 30 cm zu kurz können bei Starkregen den Verbund lösen.
Unser Ansatz
Lokaler geotechnischer Kontext
Die historische Entwicklung Esslingens vom mittelalterlichen Weinbauort zur Industriestadt hat tiefe Spuren im Baugrund hinterlassen. In den Hanglagen der Kernstadt und den Terrassen des Neckars treffen wir auf jahrhundertealte Kellergewölbe und während der Industrialisierung verfüllte Mergelgruben, deren weiche Konsistenz bei der Ankerbemessung eine Schwachstelle bildet. Die größte Gefahr ist der schlagartige Verbundverlust im Verpresskörper: Wird die Grenztragfähigkeit des umgebenden Bodens überschritten, kündigt sich das nicht durch Verformung an, sondern durch plötzliches Abscheren – ein Szenario, das ohne detaillierte FE-Berechnung der Spannungsausbreitung in der Verpressstrecke kaum vorhersehbar ist. Ein zweites Risiko liegt in der falschen Einschätzung der inneren Standsicherheit bei zu steilen Ankerneigungen unter 15°, wenn die Auflast über der Verpressstrecke nicht ausreicht, um die hydraulische Abhebewirkung zu unterdrücken.
Geltende Normen
DIN EN 1997-1:2014-03 – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 1054:2021-04 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN EN ISO 22477-5:2019-10 – Geotechnische Erkundung und Untersuchung – Prüfung von geotechnischen Bauwerken und Bauwerksteilen – Teil 5: Ankerprüfungen, EAB – Empfehlungen des Arbeitskreises Baugruben (aktuelle Auflage)
Verwandte Dienstleistungen
Bemessung aktiver Litzen- und Stabanker
Statische Berechnung der inneren und äußeren Tragfähigkeit für Kurzzeit- und Daueranker nach DIN EN 1997-1. Inklusive Definition der Krafteinleitungslänge und des Verpressdrucks für die Neckarkiese und den Gipskeuper.
Rückverankerung und passive Bodennägel
Konzeption und Nachweisführung für vernagelte Baugrubenwände und rückverankerte Spundwände. Berücksichtigung des Sprödbruchverhaltens im anstehenden Mergelgestein.
Eignungs- und Abnahmeprüfungen auf der Baustelle
Hydraulische Prüfung des Last-Verformungsverhaltens mit kalibrierter Presse. Dokumentation der Prüflasten und Verschiebungen gemäß Prüfklasse 2 nach DIN EN ISO 22477-5.
Typische Parameter
Häufig gestellte Fragen
Was kostet die Bemessung einer verankerten Baugrube in Esslingen?
Für die statische Bemessung inklusive der Eignungsprüfungen an einem Referenzanker liegen die Kosten je nach Umfang zwischen €1.080 und €2.950. Der Preis hängt von der Anzahl der Ankerlagen und der Komplexität des Baugrundmodells ab.
Wie tief werden die Anker im Esslinger Gipskeuper abgesetzt?
Das hängt von der Lage der potentiellen Gleitfuge ab. Im verwitterten Gipskeuper der Filder-Hänge setzen wir die Verpressstrecke meist zwischen 4 und 8 m unter GOK, wobei die freie Stahllänge so gewählt wird, dass der Verpresskörper mindestens 2 m hinter der theoretischen Bruchfuge im ungestörten Fels liegt.
Wann ist im Neckartal ein aktiver statt eines passiven Ankers zu wählen?
Aktive Anker kommen zum Einsatz, wenn die Baugrubenwand durch eine hohe Auenlehm-Auflast horizontal belastet wird und die Verformungen begrenzt werden müssen. Passive Anker verwenden wir bei rückverankerten Spundwänden, wo die Erdwiderstandskraft des Bodens selbst als Reaktionskraft dient.
Welche Korrosionsschutzklasse ist für Daueranker in Esslingen vorgeschrieben?

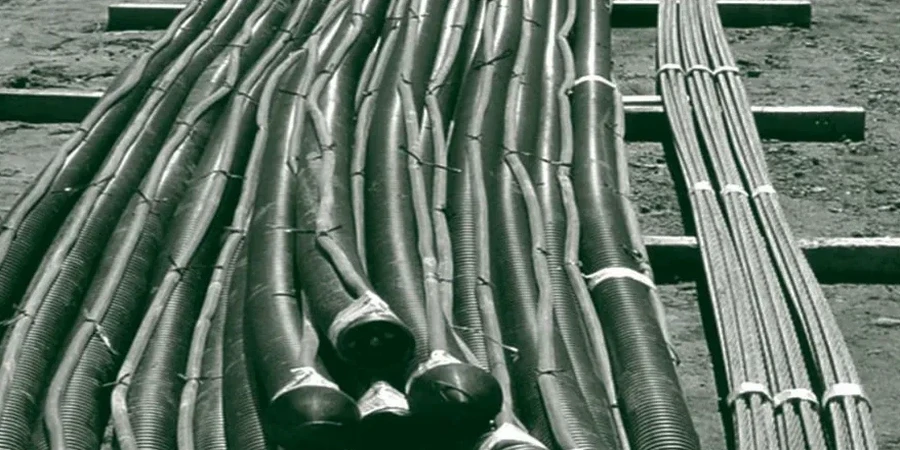

Gemäß DIN EN 1997-1 und der Zulassung des Zugglieds ist für Daueranker in städtischen Baugruben mit schwankendem Grundwasserstand die Korrosionsschutzklasse 2 (doppelte Verrohrung mit Zementsteinummantelung) vorgeschrieben. Die innere HDPE-Wellrohrummantelung wird werksseitig über die Litze gezogen, der Ringspalt auf der Baustelle verpresst.
