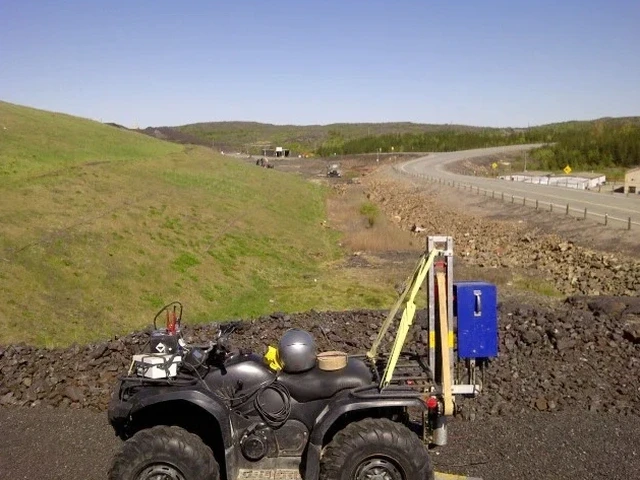

Auf 241 Metern über dem Meeresspiegel, wo der Neckar die steilen Hänge des Schurwalds verlässt, stellt der Baugrund in Esslingen Planer vor besondere Aufgaben. Die Stadt zählt über 94.000 Einwohner und wächst stetig in die Hanglagen hinein – genau dort, wo die Schichten des Gipskeupers und des Lettenkeupers unberechenbare Wechsel von Festgestein und verwittertem Tonmergel zeigen. Mit der seismischen Tomographie lassen sich diese Übergänge zerstörungsfrei abbilden, bevor der erste Bagger anrückt. Während eine SPT-Bohrung punktuelle Aufschlüsse liefert, erzeugt die Seismik ein durchgängiges 2D- oder 3D-Modell des Untergrunds – unverzichtbar, wenn in Esslingen Fundamente für Mehrfamilienhäuser oder Gewerbebauten dimensioniert werden müssen. Die Aufzeichnung von Kompressions- und Scherwellen erlaubt es, sowohl die Steifigkeit als auch die Auflockerungszonen im Fels zu quantifizieren – Daten, die direkt in die Setzungsberechnung nach DIN 4019 einfließen.
Seismische Tomographie ersetzt keine Bohrung, aber sie reduziert deren Anzahl drastisch – und schließt die Lücken zwischen den Aufschlusspunkten mit einem physikalisch konsistenten Modell.
Unser Ansatz
Lokaler geotechnischer Kontext
Ein Neubauprojekt mit Tiefgarage in der Pliensauvorstadt stand 2019 kurz vor dem Baustopp. Die ersten Rammkernbohrungen hatten einen tragfähigen Felshorizont in sechs Metern Tiefe angezeigt, doch zwischen den Bohrpunkten lagen zehn Meter – und genau dort stieß der Bagger auf eine metergroße Auslaugungshöhle im Gipskeuper, die in keiner Vorerkundung erfasst war. Die Folge: Umplanung der Bodenplatte, Zusatzkosten im sechsstelligen Bereich und ein halbes Jahr Verzögerung. Ein seismisches Refraktionstomogramm hätte diesen Hohlraum als Zone stark reduzierter Kompressionswellengeschwindigkeit sichtbar gemacht, weil luftgefüllte Karsthohlräume die seismische Energie fast vollständig dämpfen. In Esslingen mit seinen sulfatführenden Keuperschichten ist dieses Szenario kein Einzelfall. Die Kombination aus Refraktionsseismik und einer stichprobenartigen Kalibrierung durch direkte Aufschlüsse liefert das dichteste Bild des Untergrunds, das zerstörungsfrei erreichbar ist – und schützt den Bauherrn vor bösen Überraschungen, die in der Abrechnung immer teurer sind als eine saubere Vorerkundung.
Geltende Normen
DIN EN 1997-2 (Eurocode 7: Erkundung und Untersuchung des Baugrunds), DIN 19700 (Stauanlagen – mit Anforderungen an Baugrunderkundung), DGGT-Empfehlungen für seismische Erkundungsverfahren
Verwandte Dienstleistungen
Refraktionstomographie (2D/3D)
Laufzeitinversion der Ersteinsätze zur Abbildung von Felsoberkante, Verwitterungsprofil und lateralen Inhomogenitäten. Ideal für Gründungsberatung und Hangbeurteilung in Esslinger Keuperhängen.
Reflexionsseismik (CMP-Stack)
Hochauflösende Abbildung tieferer Schichtgrenzen und Störungszonen mittels Mehrfachüberdeckung. Einsatz bei Tunnelvortrieben und tiefliegenden Baugruben im Neckartal.
Dynamische Bodenkennwerte
Ableitung von Scherwellengeschwindigkeit vs, Poissonzahl und dynamischem Schubmodul aus kombinierter P- und S-Wellen-Seismik – Eingangsgrößen für die Standsicherheitsberechnung nach DIN EN 1998-5.
Typische Parameter
Häufig gestellte Fragen
Was kostet eine seismische Tomographie für ein Baugrundgutachten in Esslingen?
Für ein Baugrundgutachten mit seismischer Refraktionstomographie in Esslingen liegen die Kosten je nach Profillänge und Zugänglichkeit zwischen €2.570 und €4.450. Eine kurze Übersichtsmessung mit 24 Geophonen auf 69 Metern Auslage beginnt bei etwa €2.570; aufwändigere Profile mit 48 Kanälen, größerer Erkundungstiefe und kombinierter P- und S-Wellenanregung erreichen bis zu €4.450. Hinzu kommen gegebenenfalls Kosten für Verkehrssicherung und Genehmigungen, die wir vorab klären.
Bis in welche Tiefe kann die Refraktionsseismik in den Keuperschichten unter Esslingen auflösen?
Die Erkundungstiefe der Refraktion hängt direkt von der Auslagenlänge ab und liegt typisch bei einem Viertel bis einem Fünftel der Gesamtauslage. Mit einer 115 Meter langen Auslage erreichen wir in den Wechselfolgen des Gipskeupers zuverlässig 25 bis 30 Meter Tiefe, sofern die seismischen Geschwindigkeiten mit der Tiefe zunehmen. Wo der Lettenkeuper tonig verwittert und niedrige Geschwindigkeiten unter schnellerem Fels liegen, stößt die Refraktion an ihre Grenzen – dann kombinieren wir mit Reflexionsseismik, die auch Geschwindigkeitsinversionen abbildet.
Wie lange dauert eine seismische Messkampagne und wann liegen die Ergebnisse vor?
Eine eintägige Messkampagne mit einem 2-Mann-Team deckt je nach Gelände 300 bis 600 Profilmeter ab. Die Datenauswertung – tomografische Inversion mit Raytracing, Phasenidentifikation und Modellbildung – benötigt drei bis fünf Werktage. Der Bericht mit interpretierten Profilschnitten, Geschwindigkeitsmodellen und abgeleiteten dynamischen Kennwerten liegt üblicherweise innerhalb von zwei Wochen nach der Messung vor; bei engen Bauterminen ist eine Expressauswertung in fünf Werktagen möglich.
