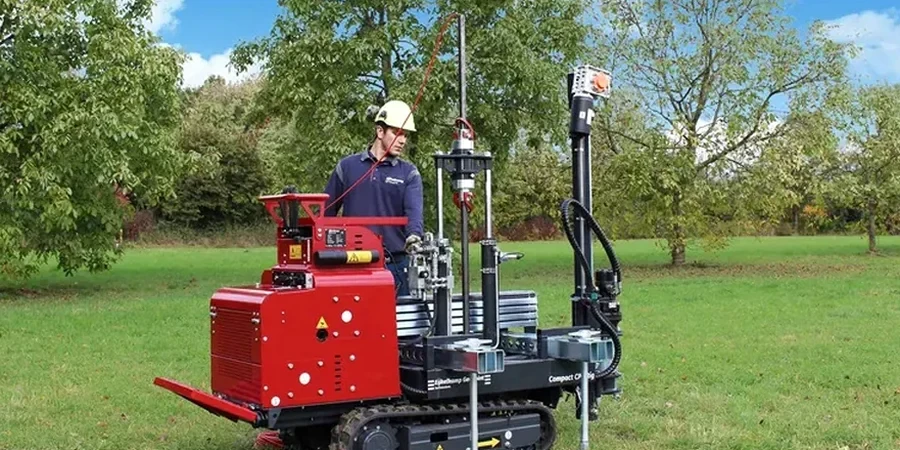

Die geotechnische Planung in Esslingen folgt den strengen Vorgaben des Eurocode 7 (DIN EN 1997-2), ergänzt durch die nationale Norm DIN 4020. Gerade hier, wo der Neckar tiefe Keupermergel-Schichten freigelegt hat und die historischen Weinberge an steilen Hängen kleben, reicht eine einfache Bohrung selten aus. Der CPT-Versuch liefert die nötige Datendichte für die Geotechnische Kategorie GK 2 und GK 3. Unser Team setzt das elektrische Drucksondiergerät mit 20-Tonnen-Andruck ein, um den Spitzendruck (qc ) und die lokale Mantelreibung (fs ) lückenlos zu erfassen. Die so gewonnenen u00fcber 48.000 Messpunkte pro Sondiermeter erlauben eine direkte Ableitung des Reibungsverhu00e4ltnisses, der undru00e4nierten Scherfestigkeit und der Lagerungsdichte – entscheidend, wenn Fundamente in der Esslinger Altstadt oder am Hang des Jau00e4gerhauses geplant werden. Ergänzend fließen Erkenntnisse aus einer SPT-Bohrung ein, wenn die Bodenklassifikation visuell bestätigt werden muss.
Ein Meter CPT in Esslingens Keupermergel ersetzt oft drei Meter Kernbohrung – und liefert dabei die kontinuierliche Steifigkeitskurve, die der Statiker fu00fcr die Finite-Elemente-Berechnung braucht.
Unser Ansatz
Lokaler geotechnischer Kontext
Der historische Stadtkern Esslingens entwickelte sich u00fcber Jahrhunderte auf den hochwassersicheren Terrassen des Neckars, wu00e4hrend die ju00fcngere Bebauung in die Auen und steilen Keuperhu00e4nge vordrang. Diese Ausdehnung hat ein geotechnisches Problem mitgebracht: Viele Gru00fcnderzeithu00e4user am Hang stehen auf geringmächtigen, kriechgefährdeten Verwitterungsdecken, und im Tal trifft man auf bis zu acht Meter mächtige, locker gelagerte Auelehme. Ein unerkanntes Problem mit der Hangstabilität oder eine ungenügend verdichtete Auffüllung kann hier schnell zu einem wirtschaftlichen Totalschaden führen. Die CPT-Sondierung deckt solche Risiken auf, indem sie weiche Schichten mit Spitzendruckwerten unter 1 MPa sofort identifiziert und die Mächtigkeit der standsicheren Kieslagen exakt ausweist. So lässt sich das Baugrundrisiko von vornherein beziffern und bei der Kalkulation der Gründungskosten einkalkulieren.
Geltende Normen
DIN EN 1997-2 (Eurocode 7): Aufschlussverfahren und Probenahme, DIN EN ISO 22476-1:2018: Drucksondierungen – Elektrische CPT, DIN 4020: Geotechnische Untersuchungen, DIN 1054: Baugrund – Sicherheitsnachweise im Erd- und Grundbau
Verwandte Dienstleistungen
Klassische Vorerkundung mit CPT
Ideal für Neubauten im Neckartal und an den Hängen. Wir erstellen ein digitales Bodenprofil mit Ableitung der Bodenklassen nach DIN 18196 und geben eine fundierte Empfehlung für die zulässige Sohlspannung Ihrer Einzelfundamente oder Platten.
Qualitätskontrolle von Verdichtungslagen
Im Straßen- und Deponiebau kontrollieren wir mit wiederholten CPT-Sondierungen, ob die geforderten Verdichtungsgrade erreicht wurden. Die Messung der qc-Zunahme ist direkter und aussagekräftiger als jeder Plattendruckversuch auf grobem Schotter.
Typische Parameter
Häufig gestellte Fragen
Welcher CPT-Typ ist für die steilen Gärten am Esslinger Weinbergweg geeignet?
An schwer zugänglichen Hängen setzen wir unser Raupen-CPT-Gerät ein, das selbst bei 30 Grad Querneigung noch sicher arbeitet. Der Anpressdruck wird über Erdanker aufgebaut. So erreichen wir auch auf den schmalen Terrassen der ehemaligen Weinberge Sondiertiefen von bis zu 15 Metern.
Mit welchen Kosten muss ich für eine CPT-Sondierung in Esslingen rechnen?
Für eine Standard-CPT-Sondierung in Esslingen liegen die Kosten je nach Tiefe und Zugänglichkeit zwischen €160 und €230 pro Meter. In diesem Betrag sind die Mobilisierung, die digitale Messdatenerfassung, der automatische Auswertebericht mit Schichtenverzeichnis und die ingenieurtechnische Interpretation enthalten.
Reicht ein CPT für die Baugenehmigung im Esslinger Altstadtbereich?
Das Bauordnungsamt der Stadt Esslingen verlangt für das Baugenehmigungsverfahren einen Geotechnischen Bericht nach DIN 4020. Der CPT-Versuch liefert die mechanischen Kennwerte für diesen Bericht. In der Regel wird er mit einer ergänzenden Rammkernbohrung kombiniert, um Bodenproben für die Laboranalyse zu gewinnen und das Baugrundmodell lückenlos zu dokumentieren.
